產品描述:
用途及特點:

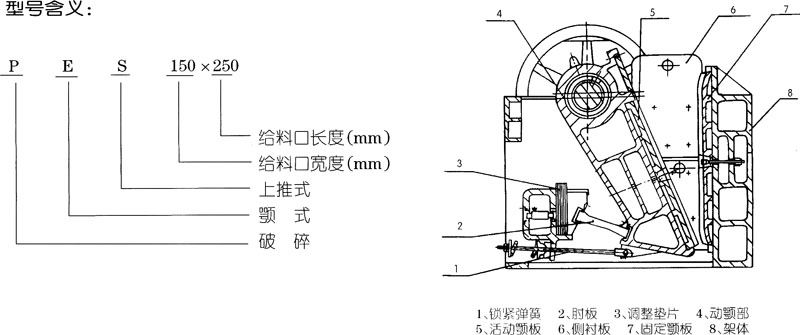

PE型復式顎式破碎機適用于破碎機抗壓強度不大于300Mpa的各種礦山、冶金、水利、建材、公路、鐵路和化工等部門,對硬盒中硬物料進行粗碎和中碎。
選用須知:
——破碎機的電動機安裝分左右兩種形式,選用時若無要求則按正常安裝圖供貨,右式是指操作者面對破碎機給料口時,電動機在右手側的安裝方式,反之為左式
——顎板、肘板、肘板墊、側襯板及拉桿彈簧式該破碎機的易損件,建議用戶儲備。
技術參數表
序 號 |
參 數 |
單位 |
型 號 |
|||||||
PES
150×125 |
PE
250×400 |
PE
400×600 |
PE
500×750 |
PE
600×900 |
PE
750×1060 |
PE
900×1200 |
||||
1 |
給料□尺寸(寬×長) |
mm |
150×250 |
250×400 |
400×600 |
500×750 |
600×900 |
750×1060 |
900×1200 |
|
2 |
****給料粒度 |
mm |
125 |
210 |
350 |
425 |
500 |
630 |
750 |
|
3 |
排料□ 寬度b |
公稱尺寸 |
mm |
25 |
50 |
70 |
75 |
135 |
110 |
130 |
調整范圍 |
mm |
±15 |
±30 |
±30 |
±25 |
±60 |
±30 |
±35 |
||
4 |
偏心軸轉數 |
r/min |
320 |
310 |
260 |
275 |
250 |
245 |
225 |
|
5 |
生產率(b公稱尺寸時) |
m3/h |
4 |
8-10 |
8.5-22 |
50 |
56-192 |
110 |
180 |
|
6 |
電動機 |
型號 |
|
Y123S - 4 |
Y180L - 6 |
Y225M - 6 |
Y280M - 6 |
JR117 -8 |
YR315M2- 8 |
JR126 – 8 |
功率 |
kw |
5.5 |
15 |
30 |
55 |
80 |
90 |
110 |
||
轉數 |
r/min |
1440 |
970 |
980 |
980 |
730 |
740 |
730 |
||
7 |
外形尺寸(長×寬×高) |
mm |
780×709×809 |
1180×1090×1245 |
1740×1590×1718 |
2025×1826×2145 |
2575×3723×2373 |
2550×2322×3110 |
5055×4436×3338 |
|
8 |
重量(不包括電機) |
kg |
576 |
2455 |
6334 |
10323 |
16950 |
27310 |
49035 |
